Cummins Generator Radiatorer: Full seriedekning

Vi produserer og leverer presisjonskonstruerte radiatorer til alle de store Cummins generatorseriene — fra kompakte enheter i B-serien til megawatt-klasse QSK-plattformer. Hver radiator er designet for å matche den spesifikke varmeavvisningsprofilen, kjølevæskekretskonfigurasjonen og installasjonskravene til målmotormodellen. Nedenfor er en serie-for-serie-oversikt for å hjelpe deg med å identifisere den riktige kjøleløsningen.

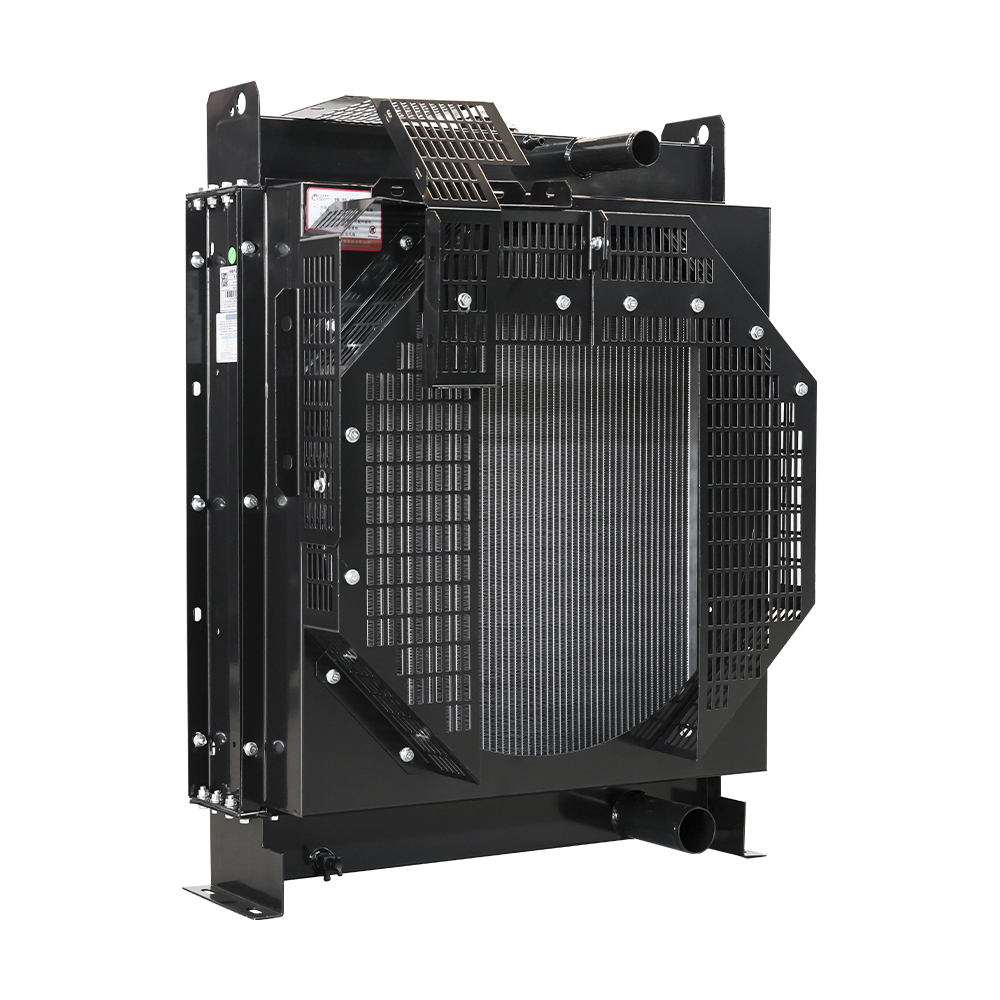

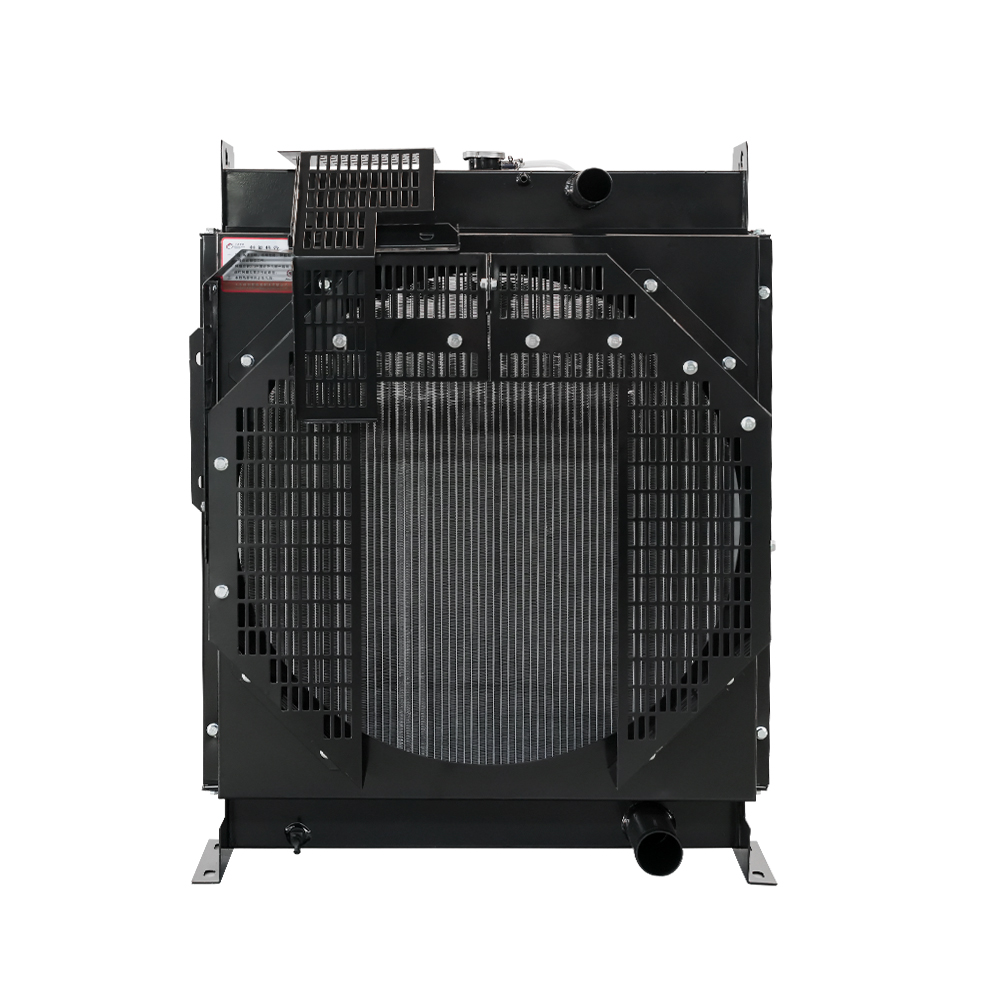

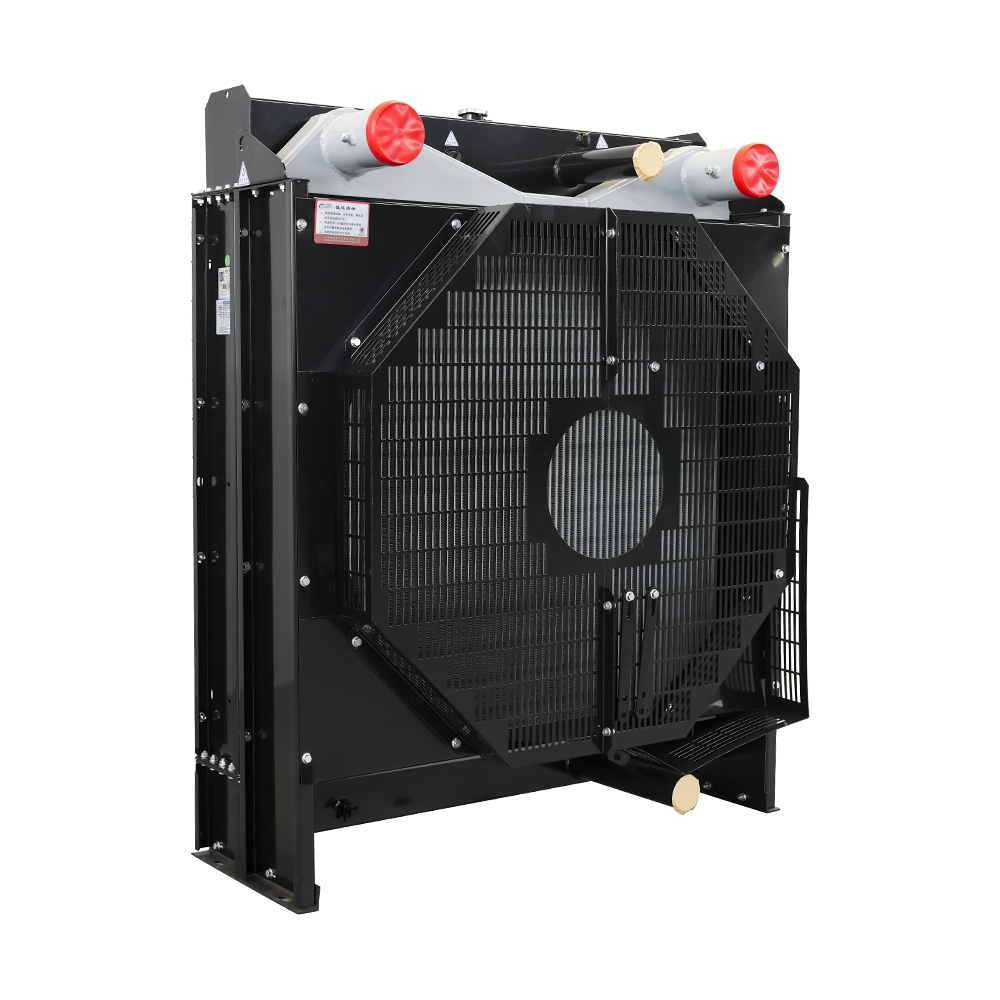

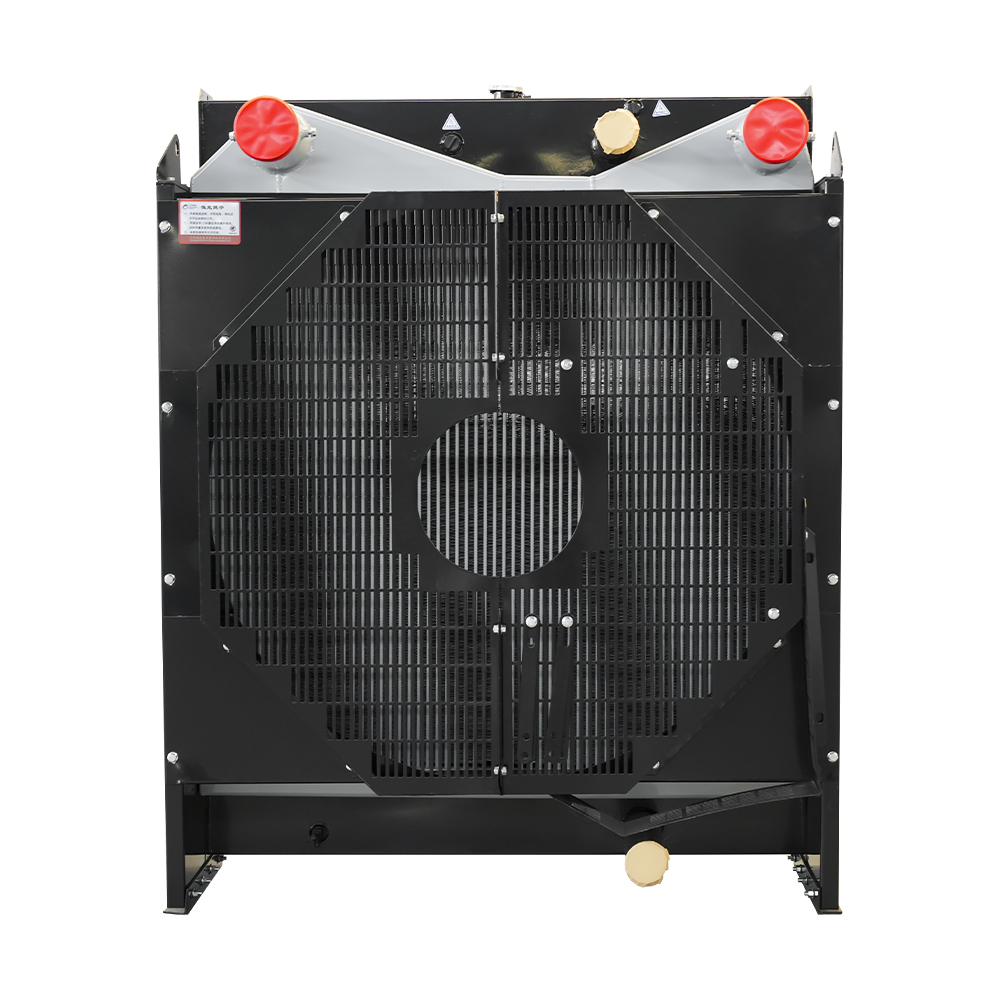

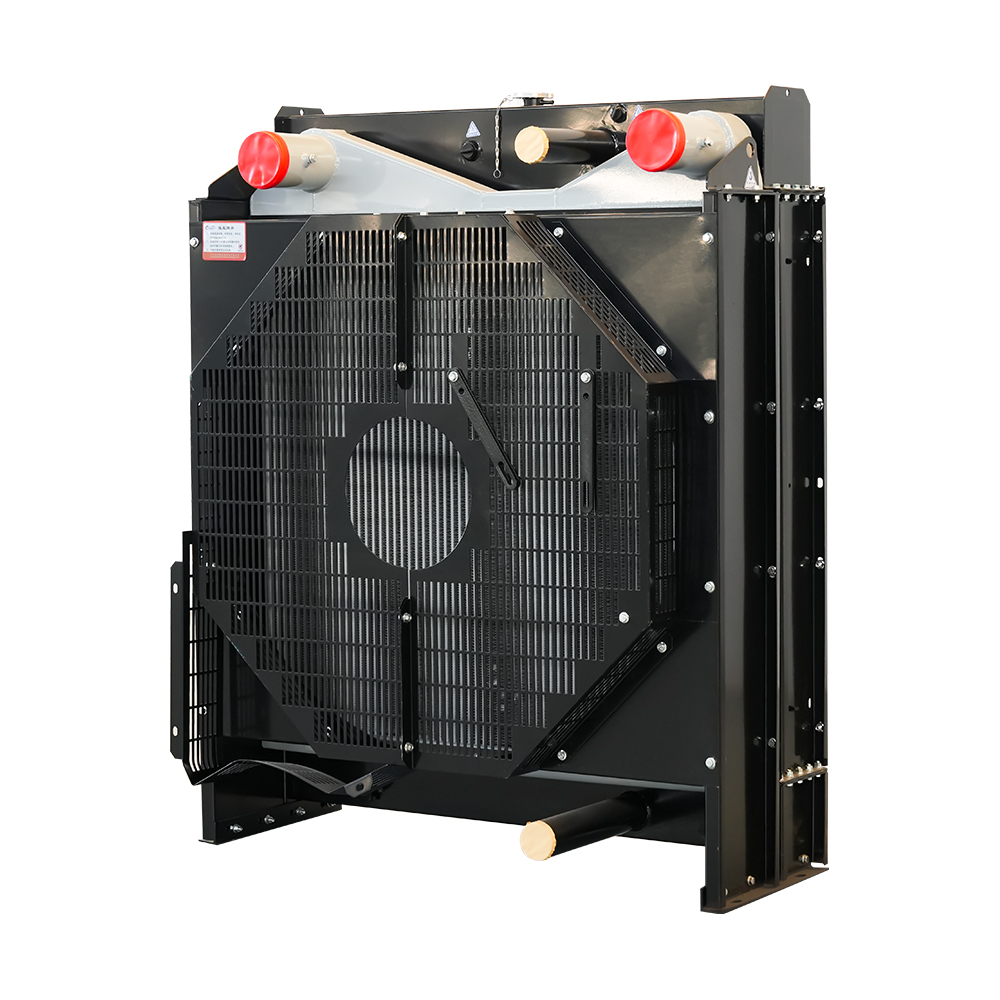

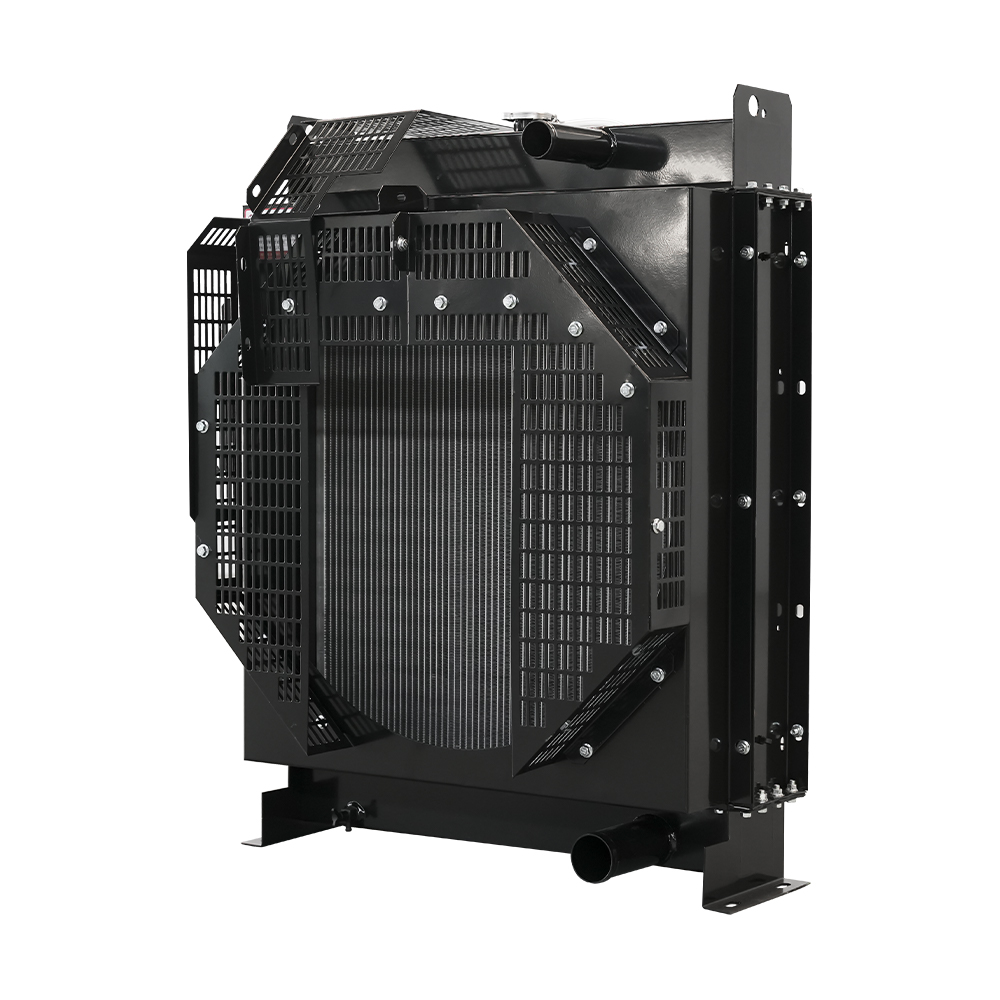

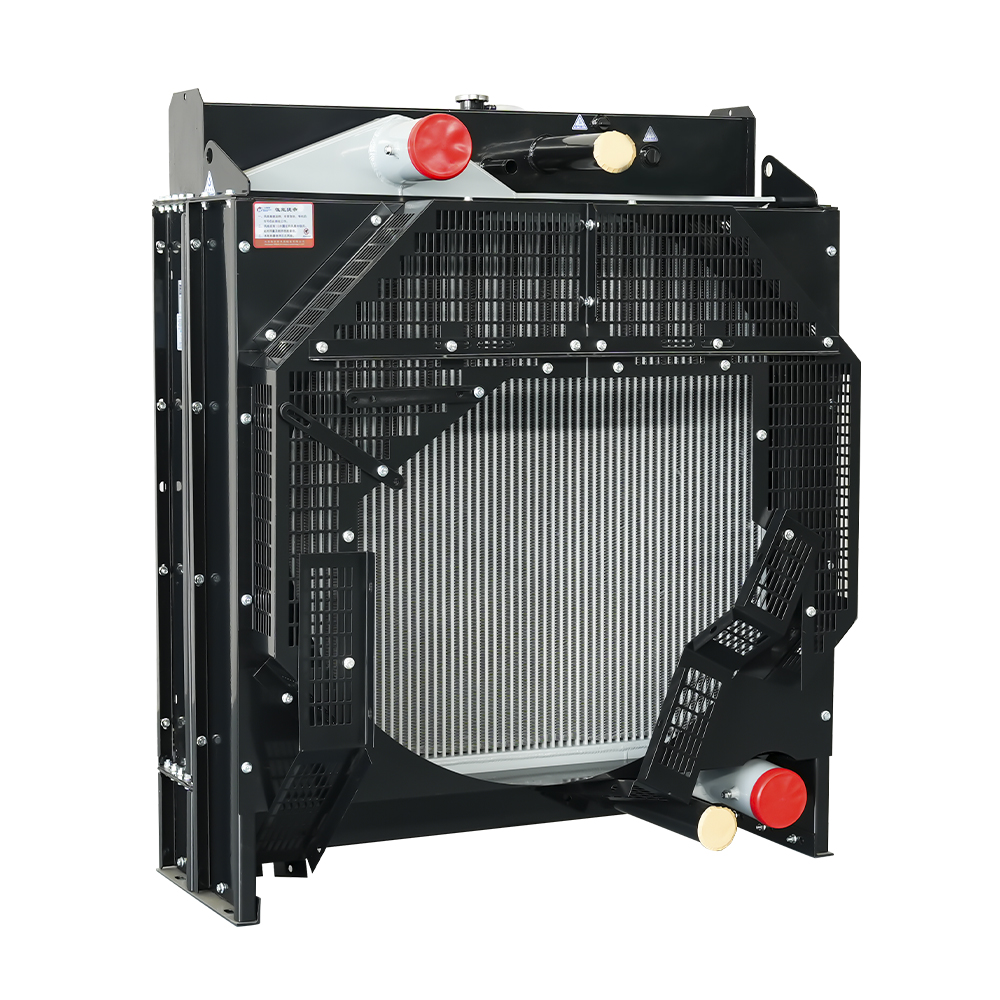

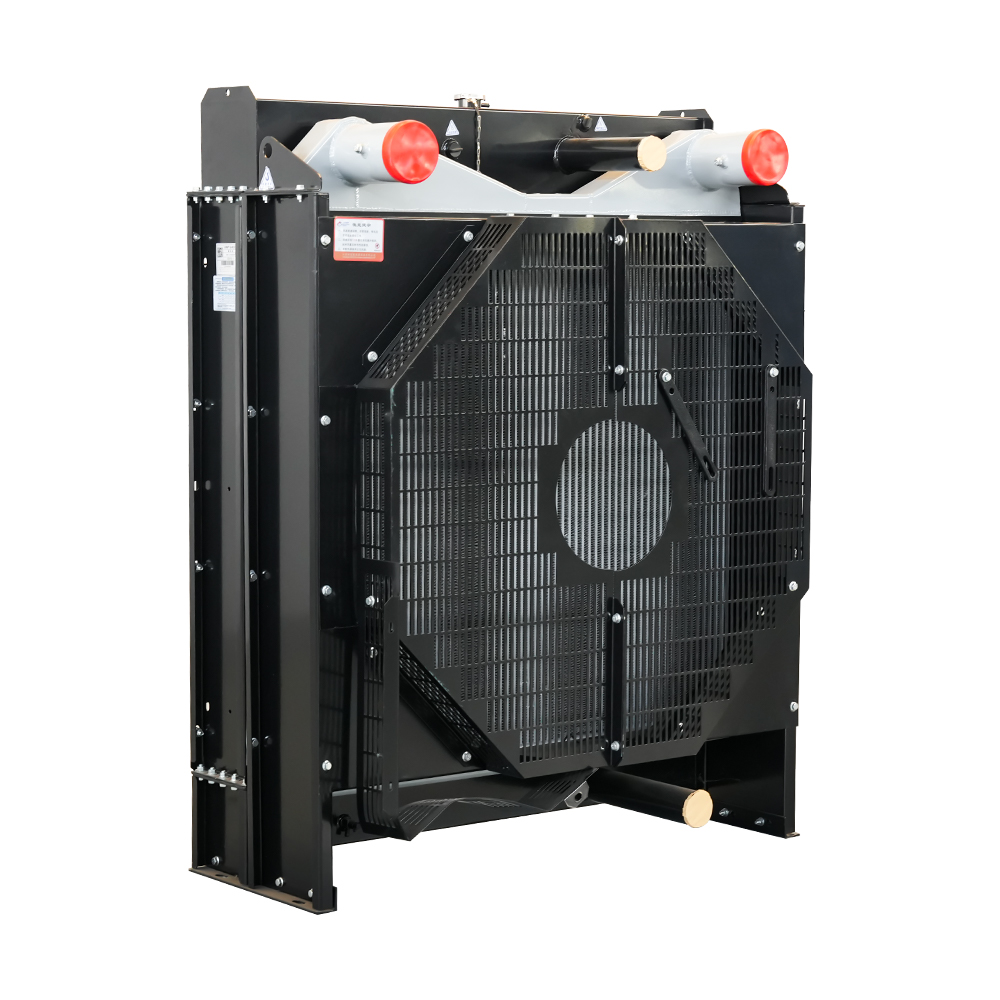

B-serien og C-serien — 17 til 275 kVA

B-serien (4BT, 4BTA, 6BTA, 6BTAA) og C-serien (6CTA, 6CTAA) er blant de mest utbredte Cummins-motorene i kommersielle generatorer. Radiatorer i B-serien brukes vanligvis motormonterte, reimdrevne viftekonfigurasjoner med aluminium eller kobber-messing kjerner. C-seriens motorer introduserer turboladet etterkjøling, som krever radiatorer med integrerte ladeluftkjølerseksjoner (CAC). eller en egen etterkjølerkjerne.

Viktige valgfaktorer for denne serien inkluderer kompatibilitet med viftediameter, topp-tank og bunn-tank tilkoblingsstørrelse, og om installasjonen er åpen skli eller baldakin. Motordrevne (fjernstyrte) varianter er tilgjengelige for innendørs eller containerutplassering der luftstrømruting må skilles fra motorrommet.

Dekkede modeller: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 og motordrevne varianter.

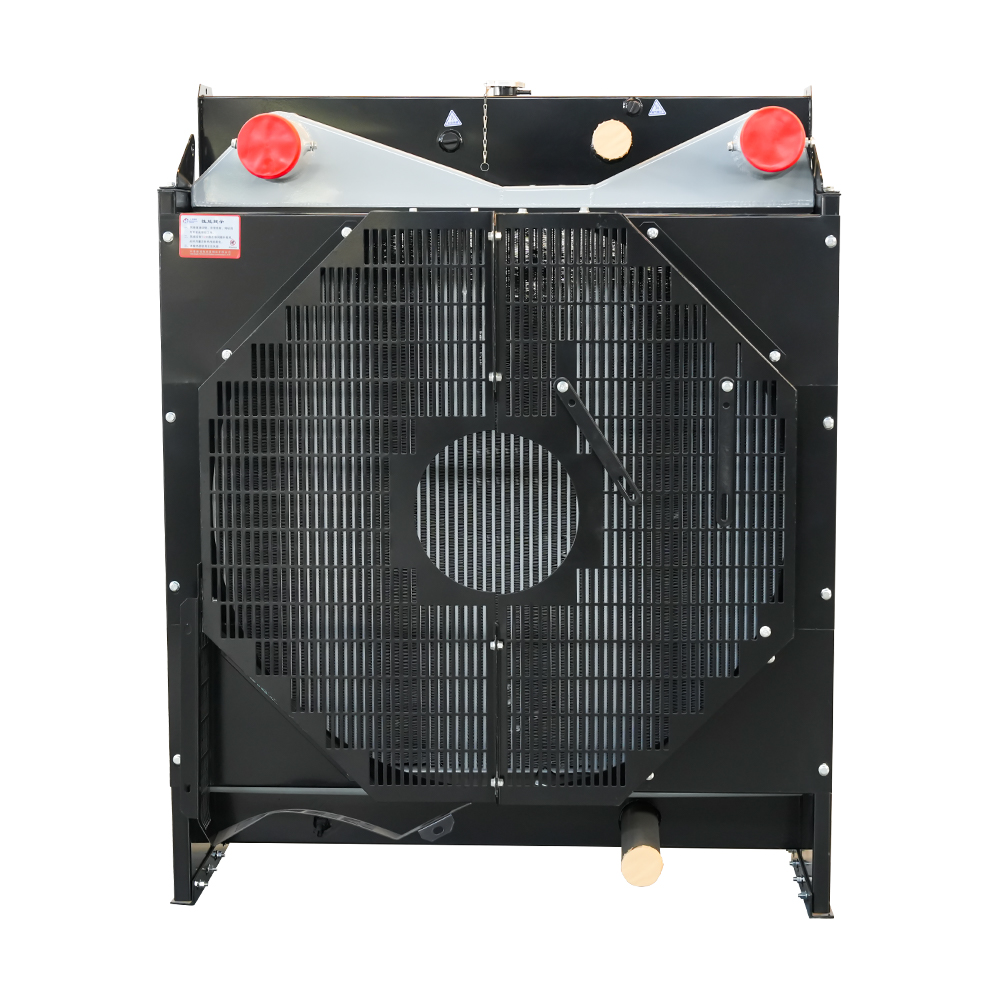

F-serien og Z-serien — Kompakte og modulære plattformer

F-serien (F2.8) er designet for lette bruksområder og utleie av generatorsett hvor kompakt fotavtrykk og rask distribusjon er prioriteringer. Radiatorpakken er dimensjonalt begrenset, noe som gjør presis kjernedimensjonering og dekseltilpasning avgjørende for å unngå resirkulasjonstap.

Z-serien (6ZTAA13) motorer driver 400–550 kVA generatorsett og har høyere varmeavvisningsbelastninger som krever radiatorkjerner i større format med utvidet finnedybde . Både viftedrevne og motordrevne konfigurasjoner er tilgjengelige. 6ZTAA13-G4-D motordrevet radiator, for eksempel, har en 1575×1286×1135 mm konvolutt og 152 m² varmeavledningsareal .

Dekkede modeller: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

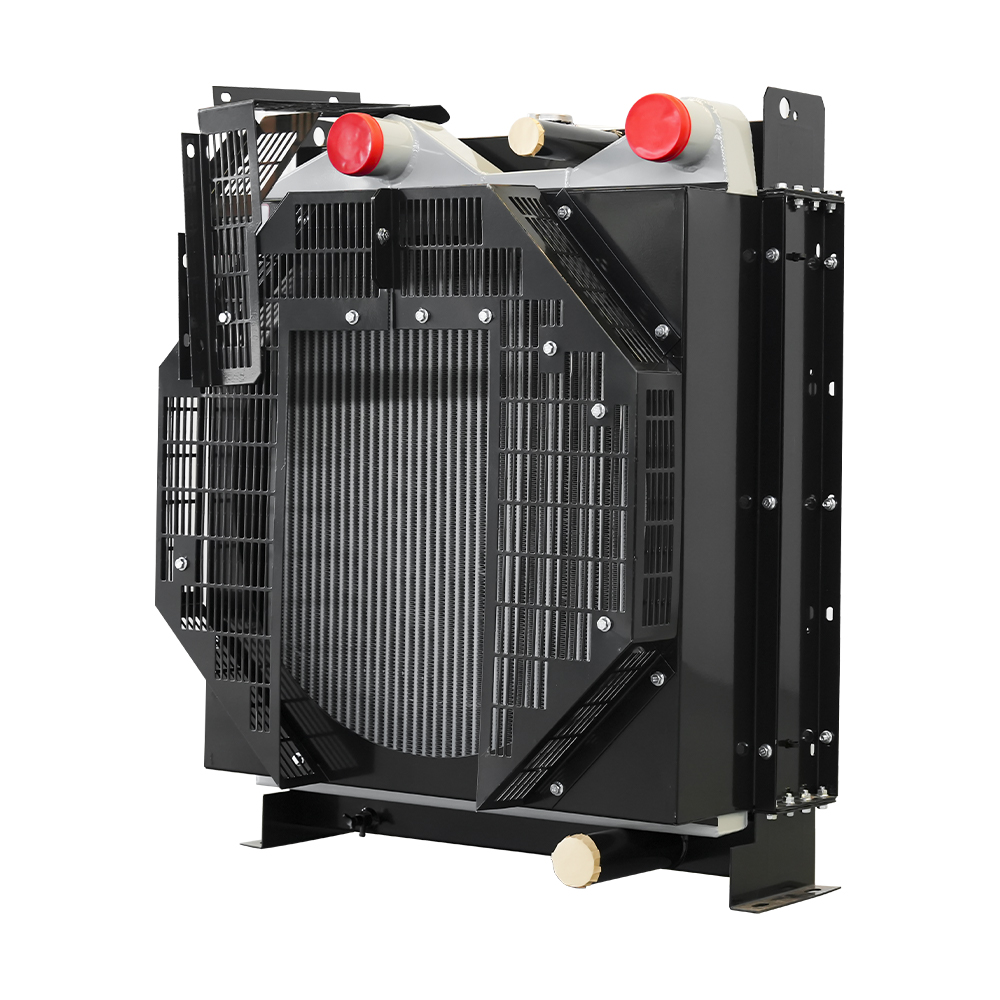

L-serien – 6LTAA9.5 (275–400 kVA)

6LTAA9.5-motorserien har en turboladet og etterkjølt konfigurasjon som produserer en kjølebehov med to kretser : kappe vannkjøling og en separat lavtemperatur ladeluftkrets. Radiatorer for denne serien må levere tilstrekkelig kjerneareal for begge kretsene uten å overskride begrensninger for monteringshylster.

Den viftedrevne radiatoren 6LTAA9.5-G1 når et varmespredningsområde på 74,9 m² , mens den motordrevne versjonen utvider dette til 93,3 m² – egnet for installasjoner med høy omgivelsestemperatur eller høye høyder.

Dekkede modeller: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

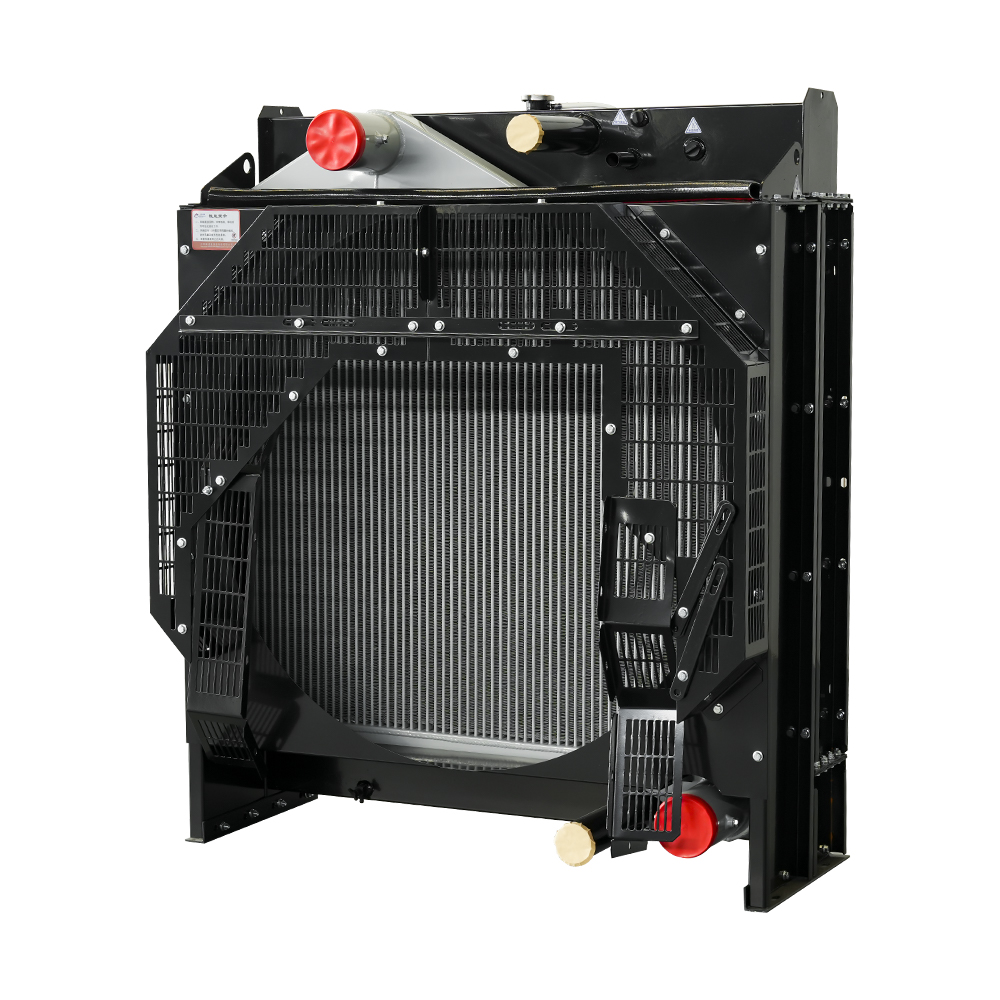

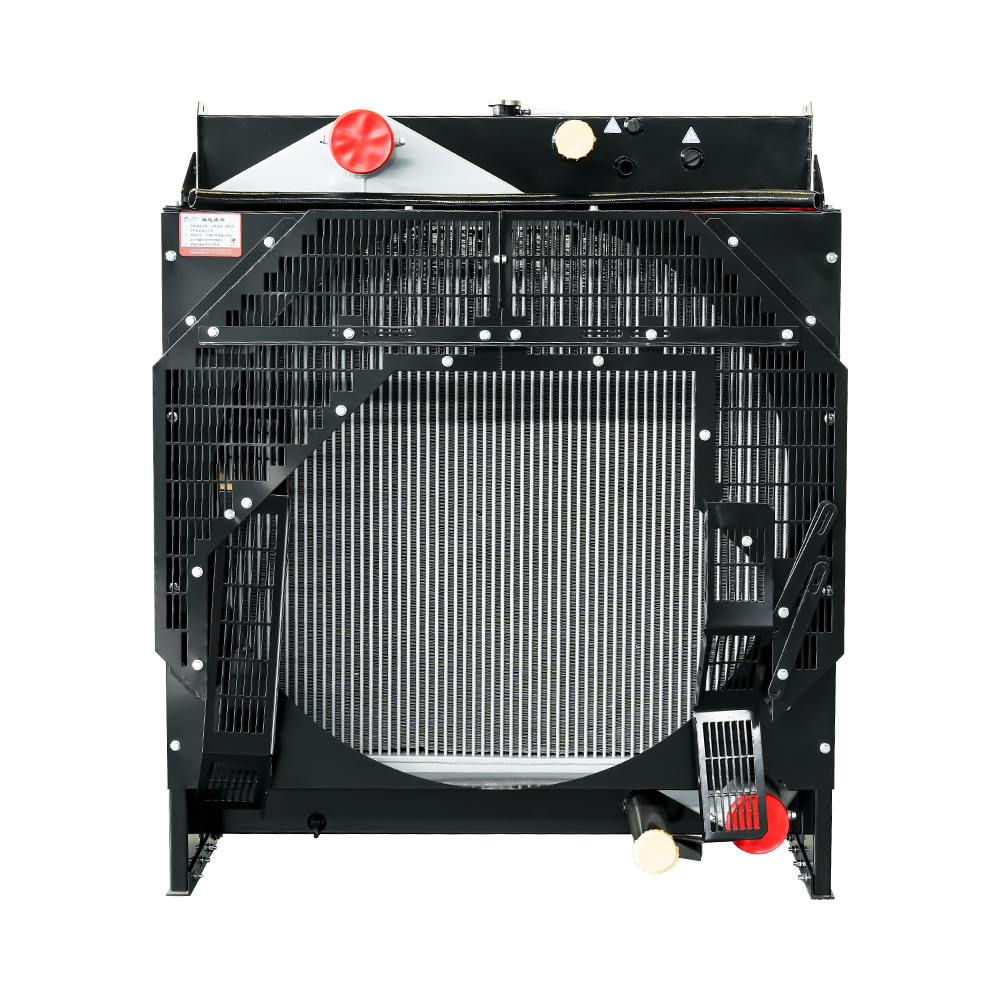

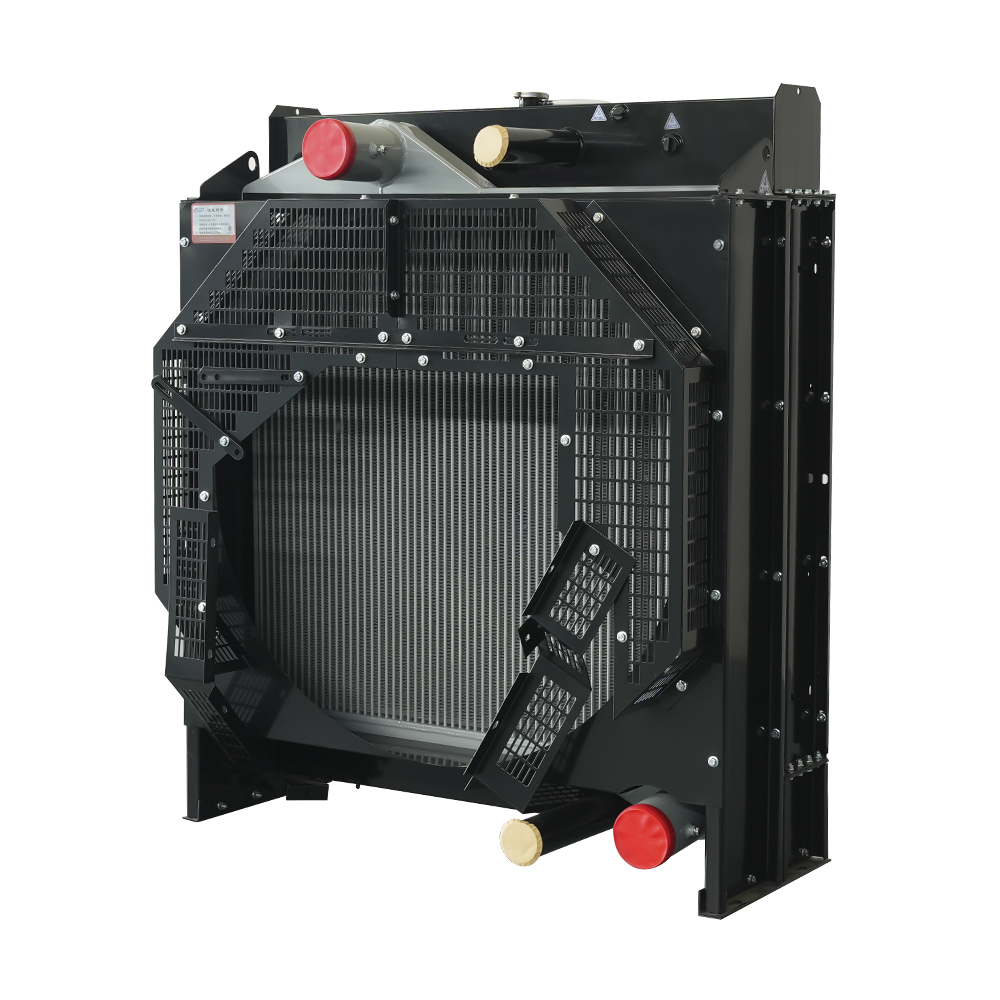

N-serien – NTA855 og NTAA855 (350–500 kVA)

N-seriens (NTA855, NTAA855) motorer er velprøvde langslags arbeidshester med betydelige kjølevæskestrømningsvolumer. Radiatorene deres er preget av store viftediametere (Φ850–Φ950 mm) og høy vannkapasitet (30–65 L) , essensielt for stabil termisk regulering under kontinuerlig primæreffekt.

For applikasjoner som krever ekstern installasjon - som for eksempel containeriserte generatorer eller generatorrom - er motordrevne horisontale vanntankkonfigurasjoner (WS-type) tilgjengelige, slik at radiatoren kan plasseres opptil titalls meter fra motoren. Rørdimensjonering og statisk hode må beregnes nøye for å holde seg innenfor motorens kjølevæskepumpetrykkkapasitet.

Dekkede modeller: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

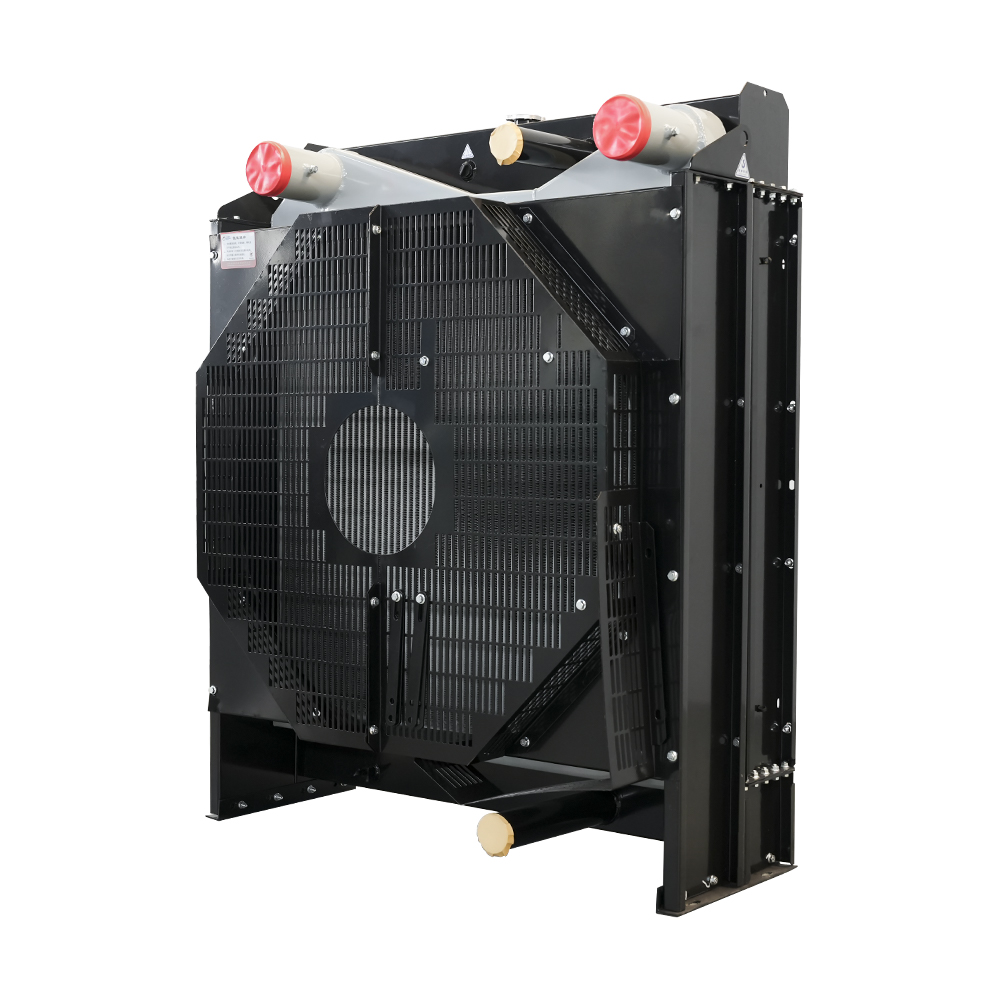

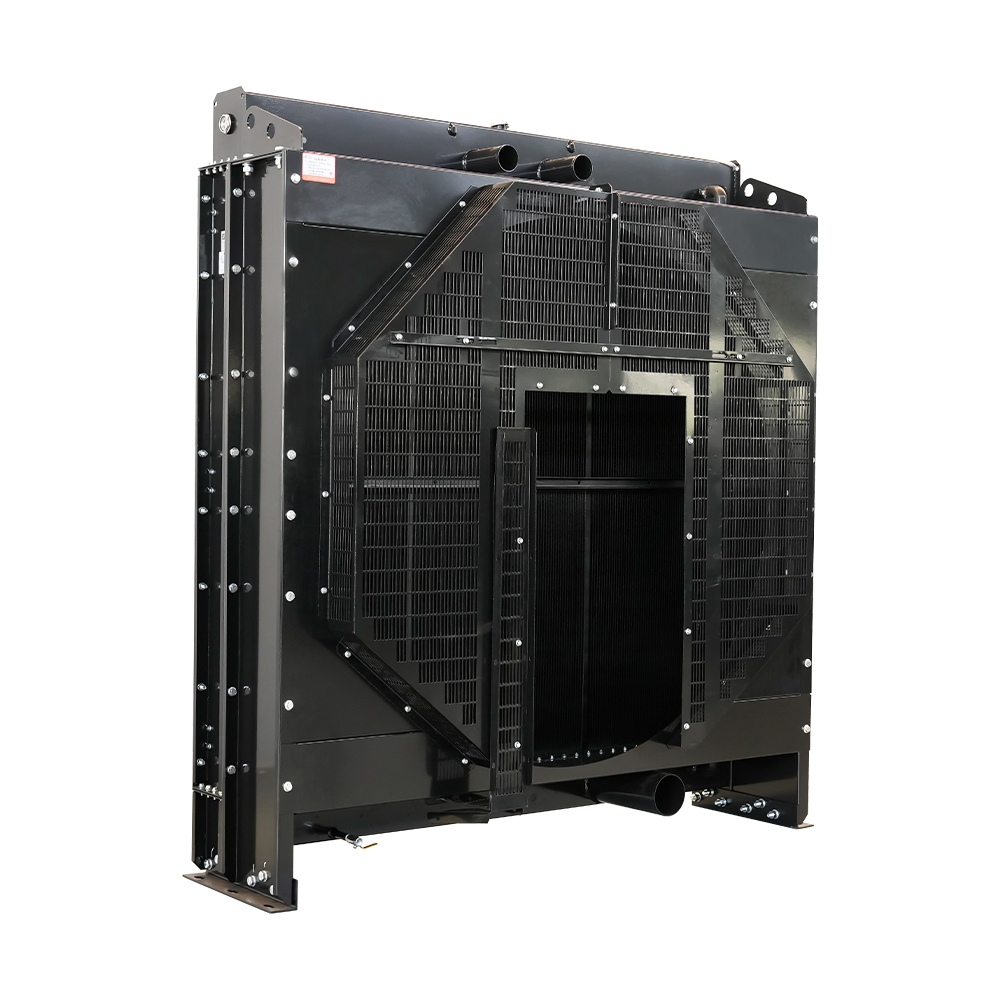

KTA19-serien — 400–700 kVA

KTA19- og KTAA19-motorene er høyytelses turboladede etterkjølte enheter med betydelige intercooler varmebelastninger krever dedikert ledelse. Viftedrevne radiatorer i denne serien bruker viftediameter opp til Φ1150mm og oppnår varmespredningsområder som strekker seg fra 57,3 m² (KTA19-G4) til 212,4 m² (KTAA19-G5) , avhengig av varianten.

For primerpumpeapplikasjoner (KTA19-P600 til P840), gir radiatorenheter av ekstern type og horisontal vanntank installasjonsfleksibilitet samtidig som full termisk kapasitet opprettholdes. Alternativer for varmeveksler (skall-og-rør) er også tilgjengelig for kjølesystemer med lukket kretsløp.

Dekkede modeller: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, pluss WS og HBJ fjernkontroll-type varianter.

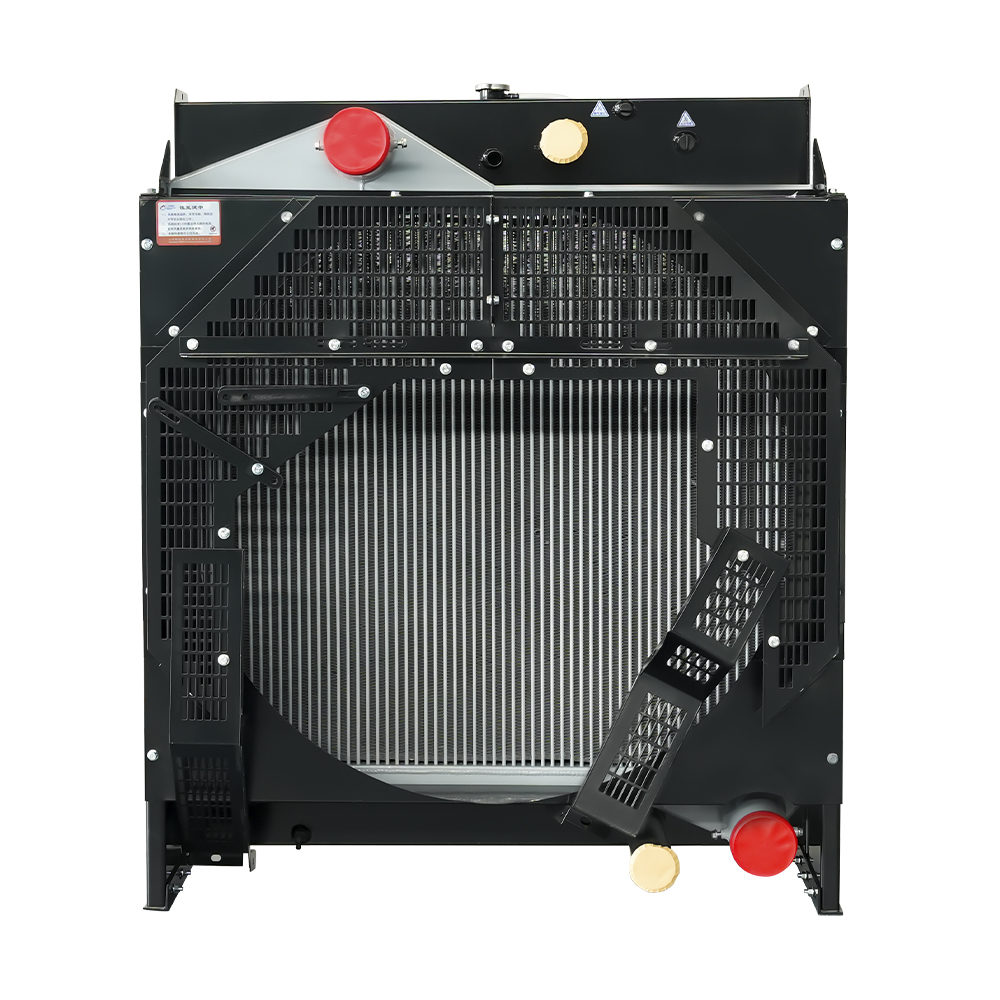

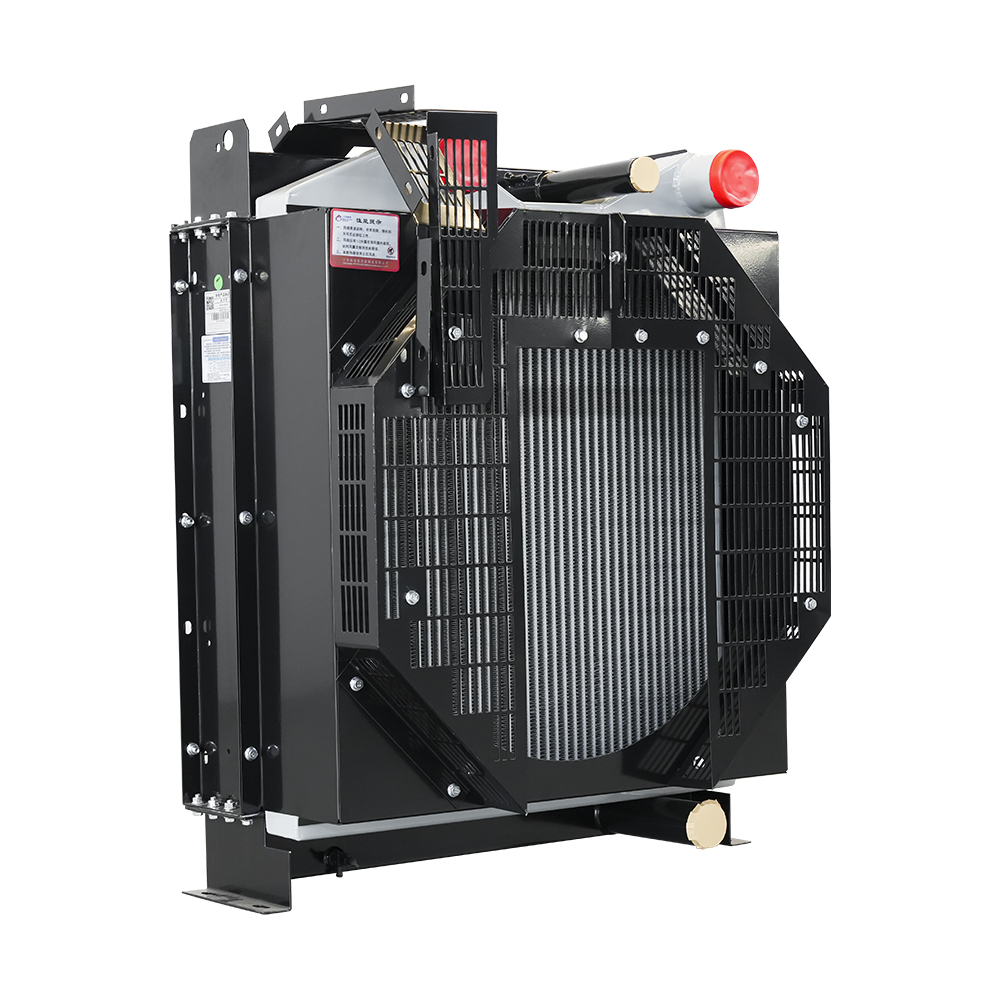

KTA38-serien — 800–1400 kVA

KTA38-serien representerer en av Cummins mest krevende termiske utfordringer i sub-megawatt-området. Total varmeavvisning ved full belastning kan nærme seg 800–1000 kW , krever radiatorenheter med viftediameter opp til Φ1556mm og varmespredningsområder som når 233,9 m² (KTA38-G9) .

Både viftedrevne og motordrevne konfigurasjoner er på lager. For datasentre, gruveanlegg og olje- og gassanlegg der generatorsett er installert innendørs, eksterne horisontale vanntankradiatorer (WS-type) og platetype varmevekslere (HBJ-type) gir den termiske kapasiteten som trengs med fleksibel fjernplassering - opptil multimeters separasjon fra motoren.

Dekkede modeller: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, pluss WS og HBJ fjernkontroll og varmevekslervarianter.

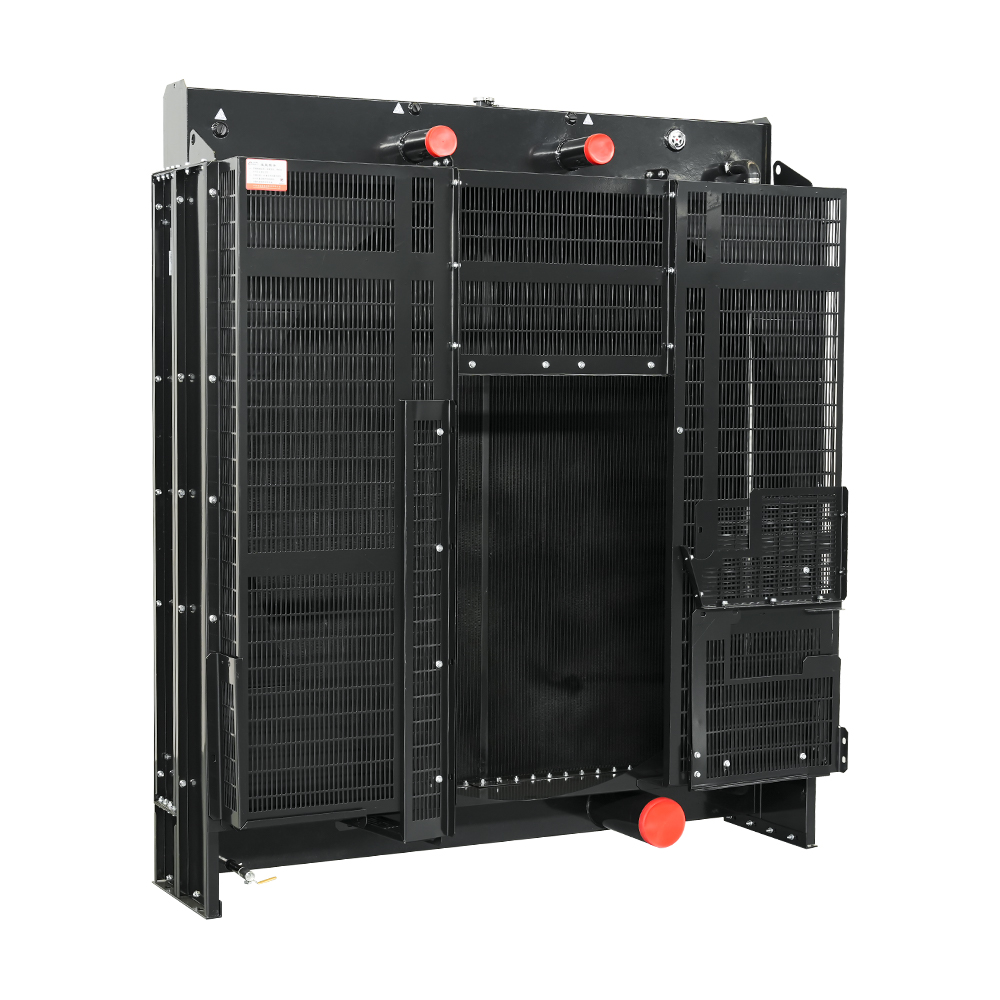

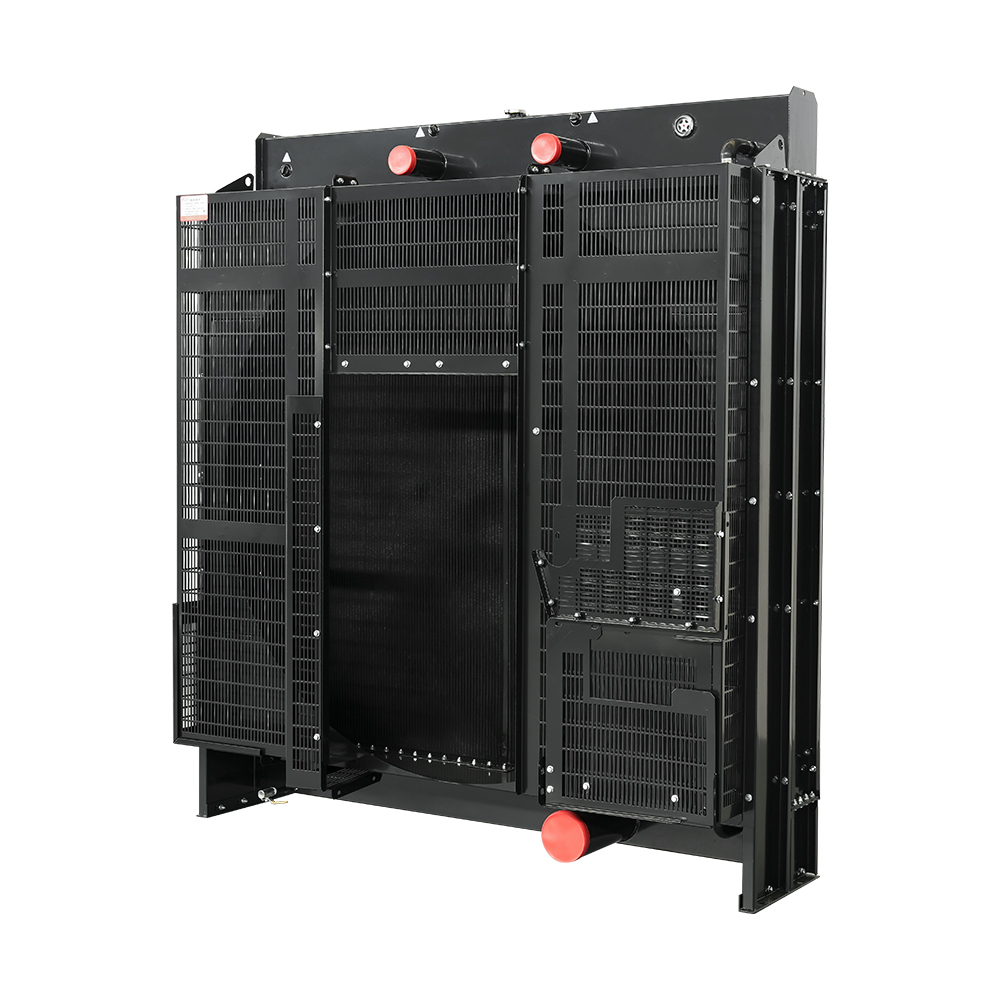

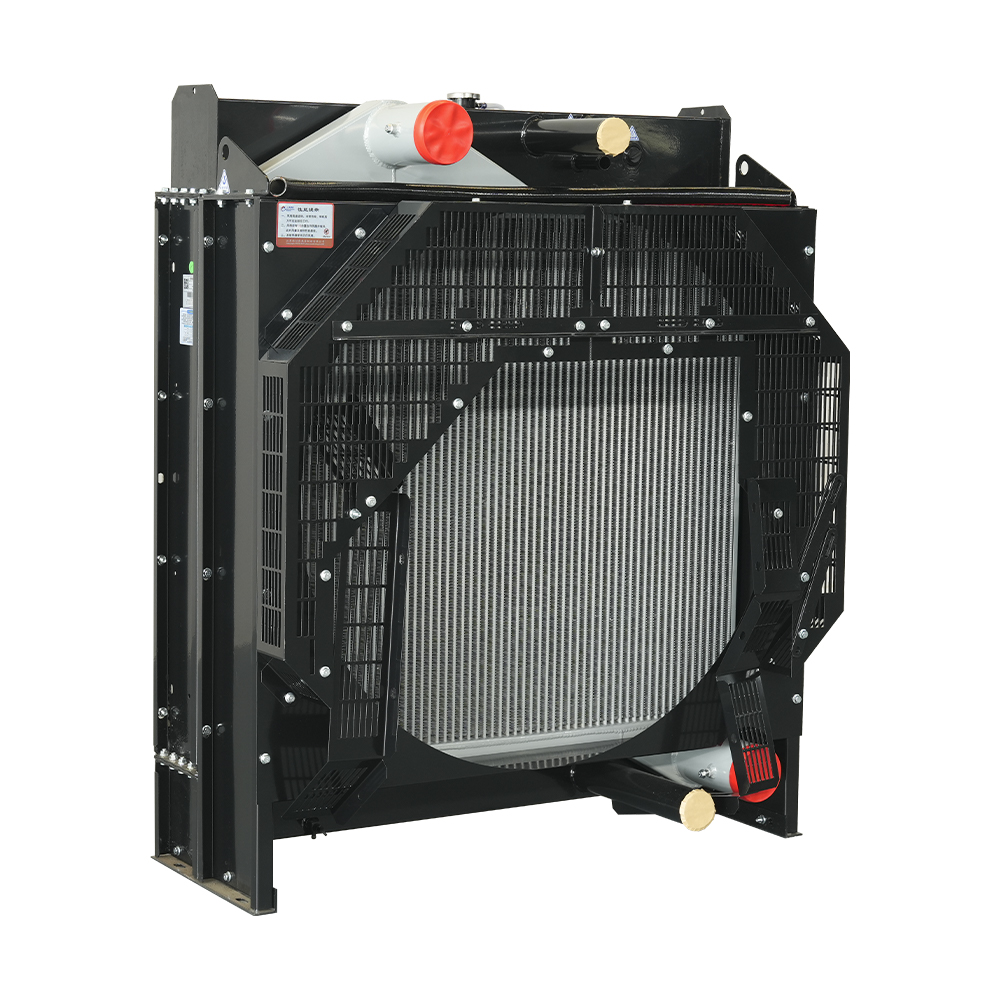

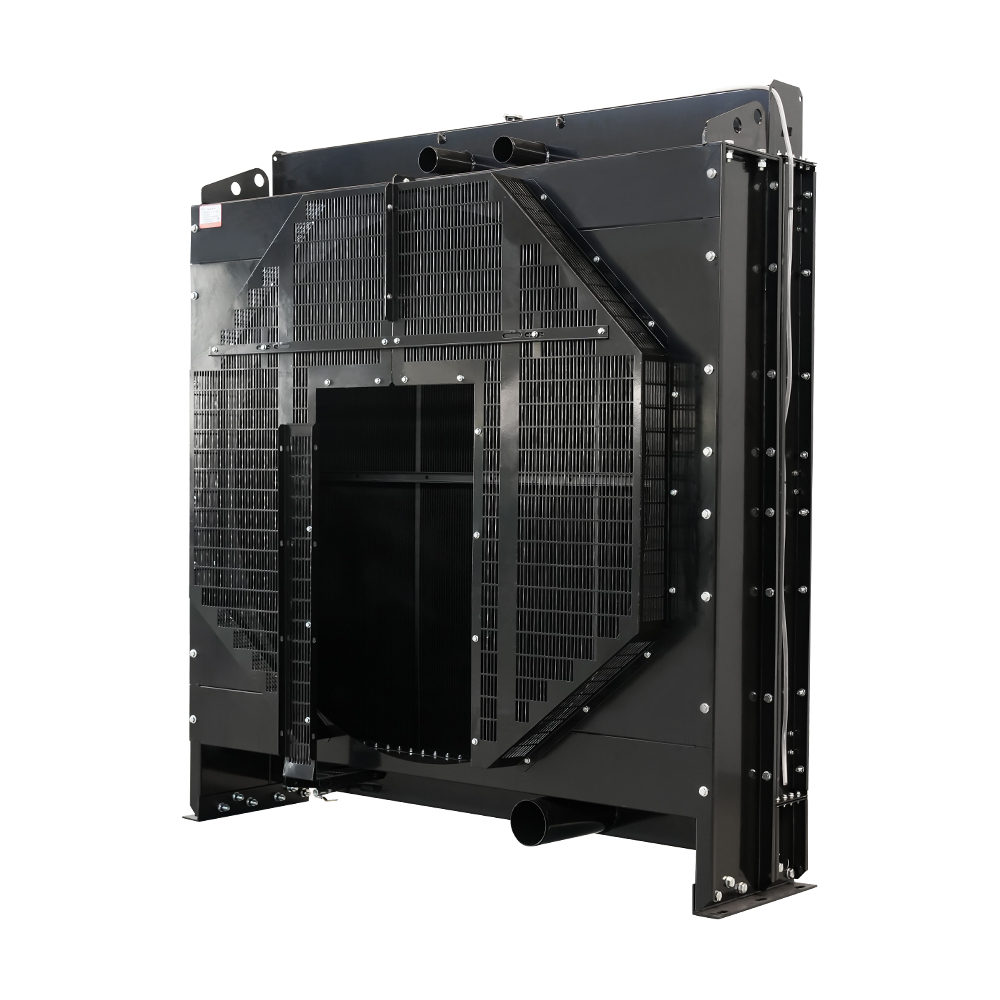

QSK-serien — 1000 kW til 4500 kW

QSK-plattformen (QSK19, QSK23, QSK50, QSK60) driver virksomhetskritiske generatorsett med høy kapasitet i sykehus, datasentre, gruveanlegg og offshore-plattformer. I denne skalaen, total varmeavvisning kan overstige 2–4 MW per enhet , noe som gjør design av kjølesystem til en ingeniørøvelse på prosjektnivå.

Radiatorer for QSK-motorer er de største i vår Cummins-portefølje. Radiatoren QSK60-G8-P har for eksempel en 2714×2619×1205 mm konvolutt, 315,5 L vannkapasitet og 570,7 m² varmeavledningsareal — noe som gjør den til en av de mest termisk intensive radiatorene med én enhet i generatorsettapplikasjoner. Fire-motors drivkonfigurasjoner er tilgjengelige for maksimal luftstrøm og pålitelighetsredundans.

Dekkede modeller: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

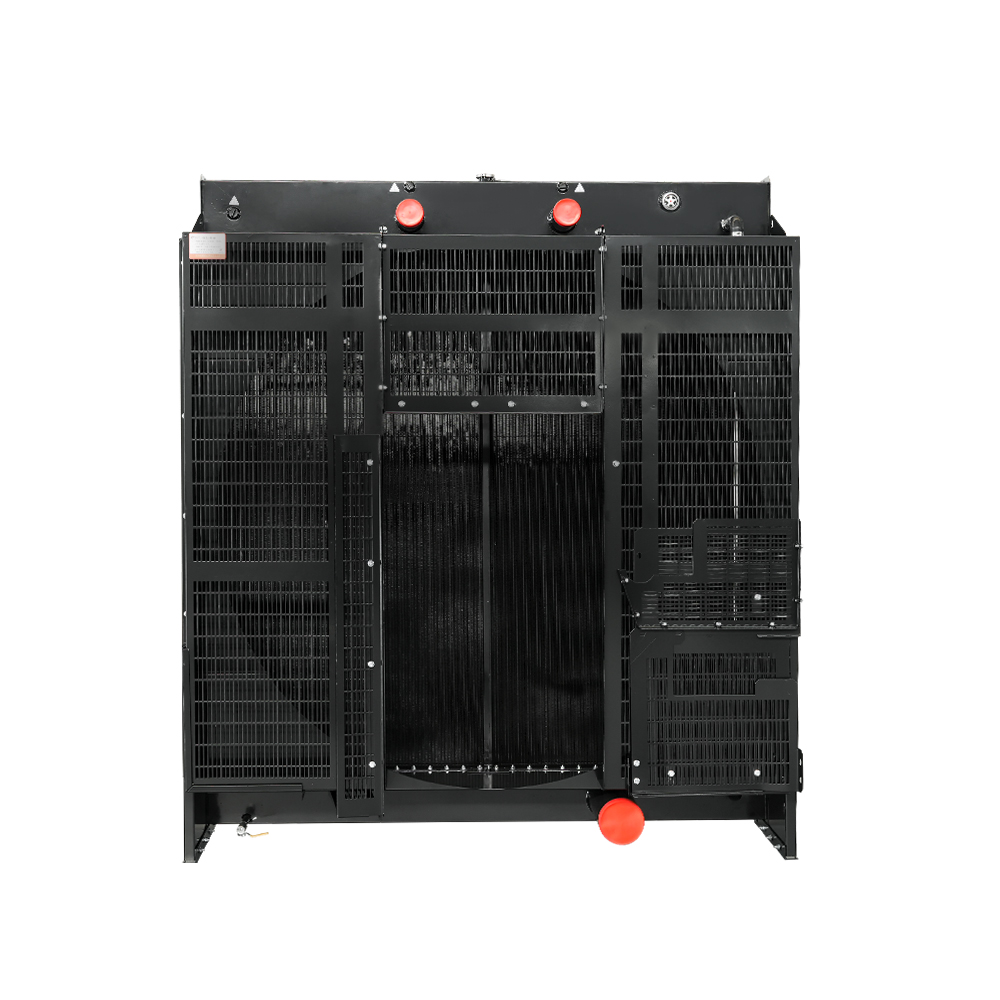

QSB / QSL / QSX / QSZ-serien — QS-plattform (30–900 kVA)

QS (Quantum System)-plattformen dekker et bredt kraftspekter gjennom elektronisk styrte, utslippskompatible motorer. Deres integrerte drivstoff- og varmestyringssystemer resulterer ofte i høyere ladelufttemperaturer og mer presise kjølevæsketemperaturkrav sammenlignet med mekaniske forgjengere.

• QSB7-G5: Viftediameter Φ900 mm, 73 m² varmespredningsområde – egnet for 200 kVA-klasse generatorsett.
• QSL8.9-G4 / QSL9-G7: Mellomklasse L9-plattform; både viftedrevne og motordrevne alternativer med 78,8–88,7 m² dissipasjonsareal.
• QSX15-G8: X15-plattform med høy ytelse; 115,3 m² dissipasjonsareal, viftediameter Φ1155mm.
• QSZ13-G2/G3/G7/G310: Z13 plattform som dekker 450–600 kVA; varmeavledningsareal 106,5–129,5 m².

Alle radiatorer i QS-serien er designet med kjernefinnespesifikasjoner optimalisert for motorens sertifiserte kjølevæsketemperaturgrenser , som sikrer at samsvar opprettholdes uten reduksjon under klassifiserte omgivelsesforhold.

VTA-serien — V-konfigurasjon med høy ytelse (500–1200 kVA)

VTA28-motorens V-blokk-arkitektur skaper spesifikke kjølevæskefordelingskrav. Radiatorer skal levere symmetrisk strømning over begge sylinderbankene for å forhindre termisk ubalanse. VTA28-G5- og VTA28-G6-radiatorene har viftediametere på Φ1260–Φ1460 mm og varmespredningsområder på 175,3 m² , med dype kjerner for å håndtere de kombinerte vann- og oljekjølervarmebelastningene som er karakteristiske for store V-motorer.

Dekkede modeller: VTA28-G5, VTA28-G6.

MTA-serien — Marine Cooling Solutions

Marine generatorsett basert på MTA-motorer (Marine Turbocharged Aftercooled) fungerer i miljøer der tradisjonelle luftkjølte radiatorer er upraktiske. Våre MTA radiatorer er designet som jacket vann varmevekslere avkjølt av sjøvann eller råvannskretser. Materialalternativer inkluderer cupronikkel-rørbunter for saltvannsmotstand og titanelementer for aggressive offshoremiljøer.

Riktig sjøvannsstrømningshastighet og silens størrelse er avgjørende for å opprettholde rene varmeoverføringsoverflater. Alle MTA-varmevekslerdesignene oppfyller kravene til termostatventiler forhindre våtstabling og kondens under lavbelastningsdrift.

Dekkede modeller: MTAII-G2A, MTAAII-G3.

QSNT-serien — Naturgass- og bi-fuel-plattformer

Gassdrevne Cummins-generatorer på QSNT-plattformen viser en annen termisk forbrenningsprofil sammenlignet med diesel-motstykker, som vanligvis kjører ved høyere ladelufttemperaturer. QSNT radiatorer inkluderer lavtemperatur etterkjølingsseksjoner for å undertrykke banking og samtidig opprettholde kraftuttaket på tvers av varierende drivstoffsammensetninger.

QSNT-G3- og QSNT-G4X-enhetene dekker viftediameter opp til Φ945 mm med varmeavledningsarealer på 69,5–139,8 m². Varianter av ekstern platetype varmeveksler (HGPBJ) er tilgjengelig for installasjoner der radiatoren må kobles fra generatorskapet.

Dekkede modeller: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ fjernkontroll type.

Hvordan velge riktig Cummins-radiator

For å bekrefte riktig radiatorspesifikasjon for prosjektet ditt, kreves følgende informasjon:

1. Motormodell og generatorsett modellnummer (f.eks. KTA19-G8, QSX15-G8) – dette bestemmer kjernevarmeavvisningsdata og tilkoblingsdimensjoner.
2. Installasjonstype — åpen glidelås, baldakin-omsluttet, containerisert eller ekstern plassering — bestemmer om en viftedrevet eller motordrevet konfigurasjon gjelder.
3. Områdets omgivelsestemperatur og høyde — begge faktorene påvirker radiatorkapasiteten og kan kreve reduksjonskompensasjon gjennom større kjerneareal eller ekstra vifteeffekt.
4. Driftssyklus — prime power, kontinuerlig, nødstandby — påvirker den termiske marginen som kreves i designet.
5. Spesielle miljøkrav — kyst-/saltvannseksponering, ørken med høy temperatur eller offshore marine — bestemmer material- og overflatebehandlingsspesifikasjoner.

Vårt ingeniørteam kan kryssreferanser motormodellen din mot hele produksjonsdatabasen vår og anbefale den optimale radiatorkonfigurasjonen. Egendefinerte dimensjoner, ikke-standardiserte tilkoblinger og krav til OEM-erstatning er alle innenfor vårt standard tjenesteomfang.
